Neben den Lösungen für die Bildverarbeitung gibt es immer wieder Prüflinge, die von Menschen visuell begutachtet und bewertet werden müssen.
Für diesen Bereich der visuellen Prüfung sind unsere LED-Leuchten speziell auf die Bedürfnisse der Gegenlicht- oder Durchlichtprüfung durch den Menschen abgestimmt.
Aufgrund der unterschiedlichen Einsatzmöglichkeiten unserer Leuchtpulte bieten wir je 2 verschiedene Varianten in jeder Baugruppe an:

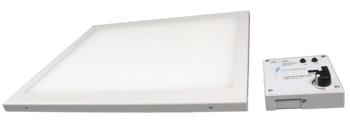

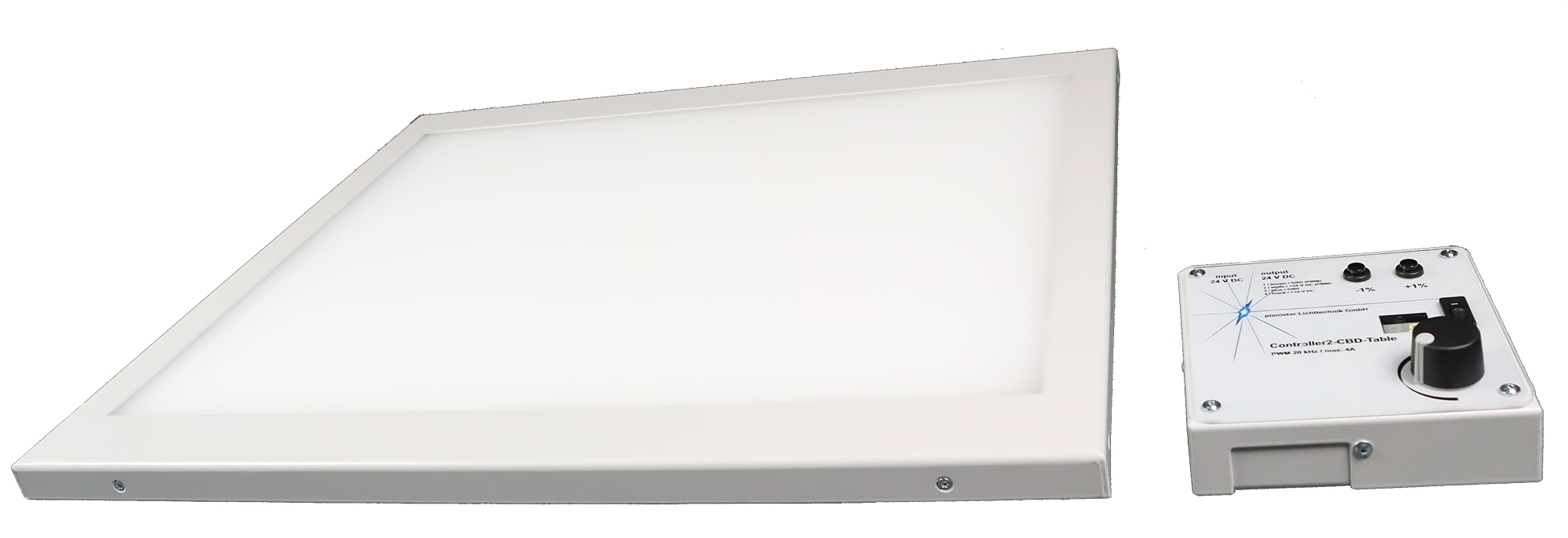

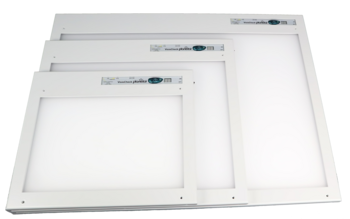

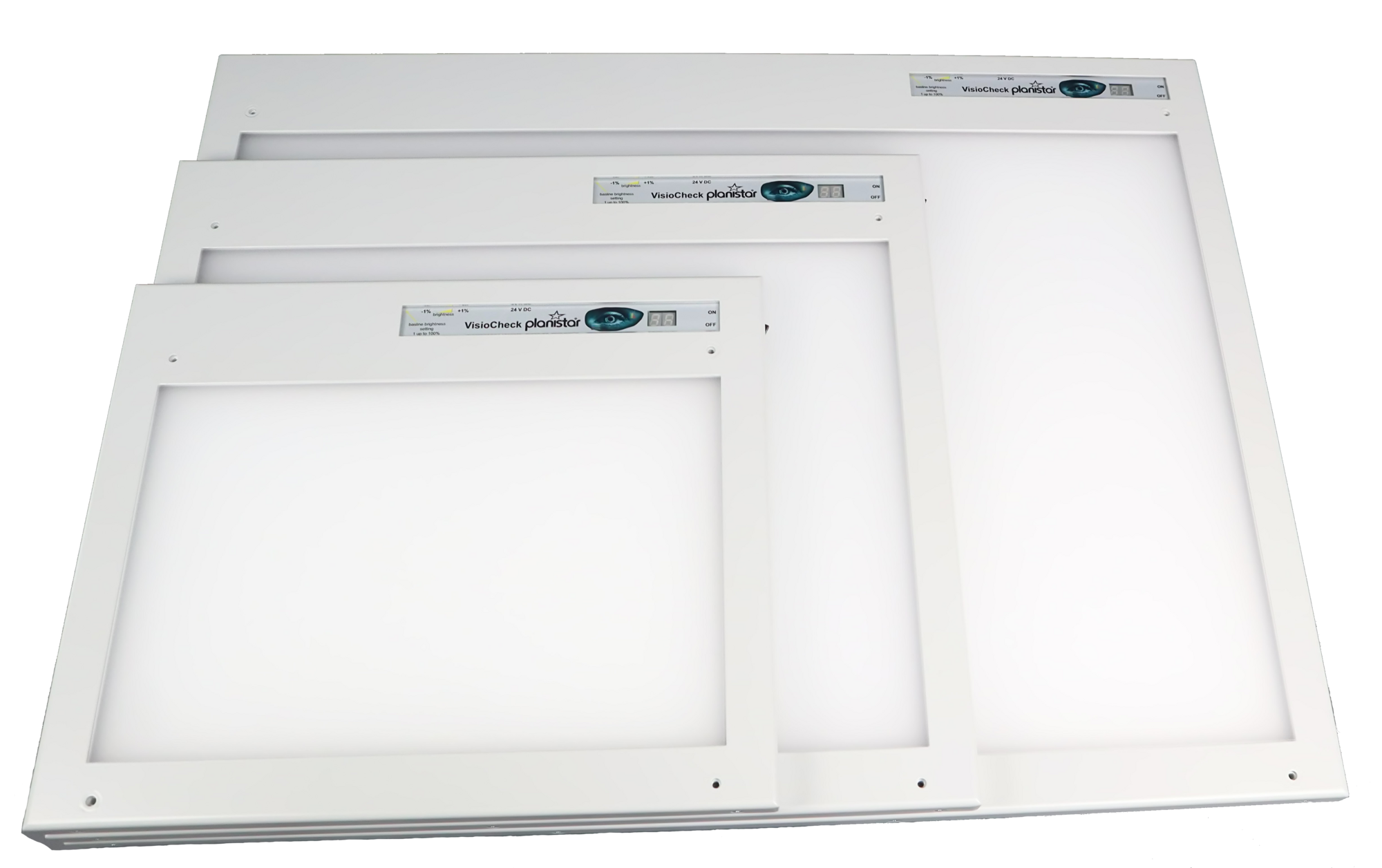

Speziell für Industrie sowie Lebensmittel- und Medizinanwendungen entwickelt. Das glatte, robuste Gehäuse ist durch die Pulverbeschichtung leicht zu reinigen. Die 5 mm starke, entspiegelte Abdeckplatte bietet eine hochwertige und stabile Arbeitsfläche.
Bei der Gehäusefarbe und Helligkeit haben wir uns nach verschiedenen Normen für die visuelle Betrachtung von Objekten orientiert.

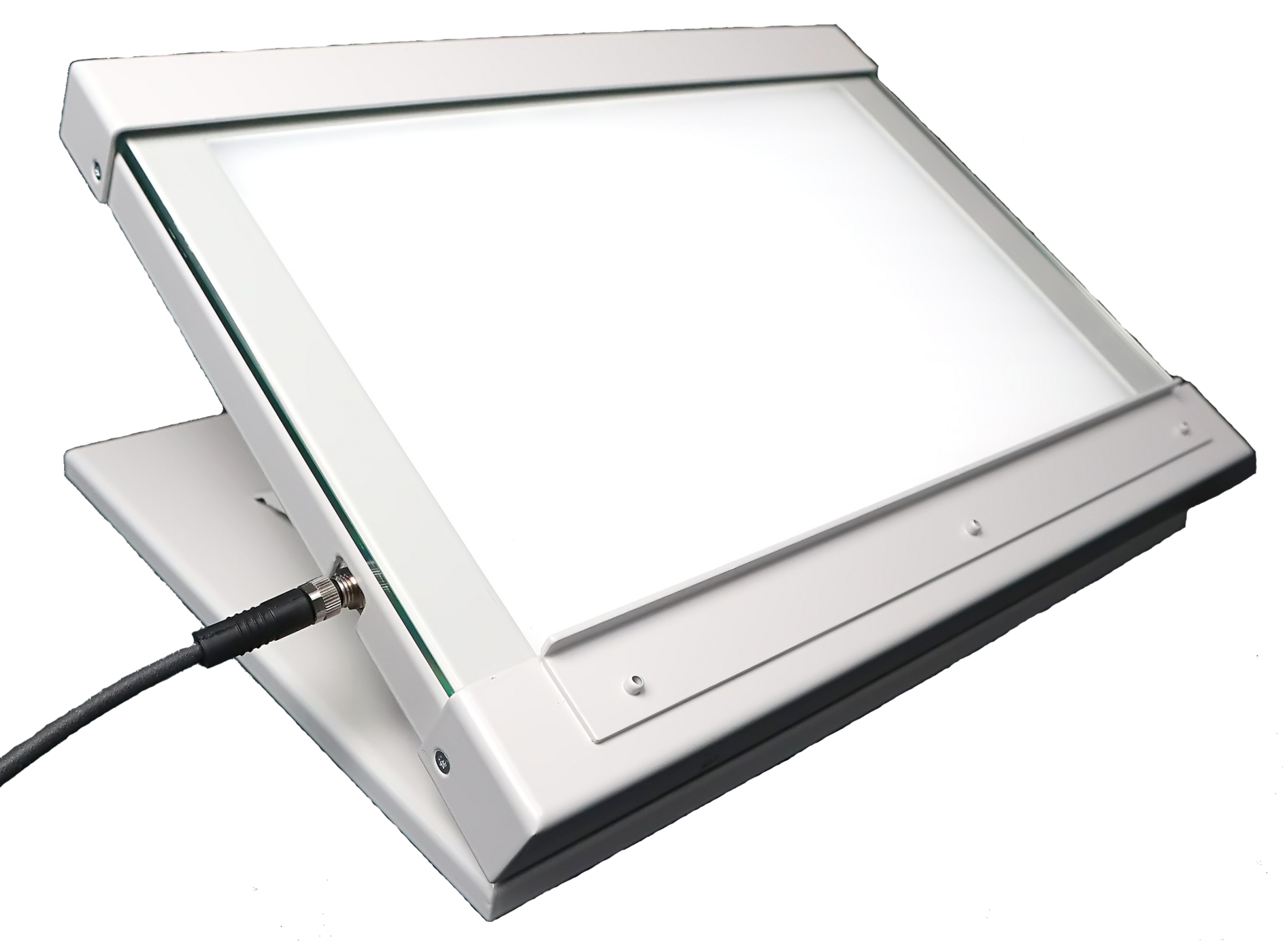

Am Gehäuse befinden sich auf der Vorder- und Rückseite M4 Gewinde, so kann die Grundleuchte jederzeit durch Zubehör-Optionen erweitert werden ( Vorlagenhalter, Glasscheiben, Master zur Teileaufnahme, Schrägsteller usw.)
(1) Die Grundhelligkeit (Einrichter-Helligkeit) wird mit einem kleinen Schlitzschraubendreher am internen 10-Gang-Potentiometer eingestellt.
(2) Über die innenliegenden Drucktaster kann die Helligkeit in 1-%-Schritten angepasst werden. Nach dem Aus- und Einschalten wird automatisch die Einrichter-Helligkeit wiederhergestellt.
(3) Werkseitig ist die Leuchte auf 90 % der maximalen Helligkeit eingestellt. Die verbleibende Reserve ermöglicht den Ausgleich des altersbedingten Helligkeitsverlusts der LEDs über etwa 50.000 Betriebsstunden.
In die Leuchte können noch Optionen wie Optokoppler-Schalteingänge oder 1-10 V Schnittstellen integriert werden.

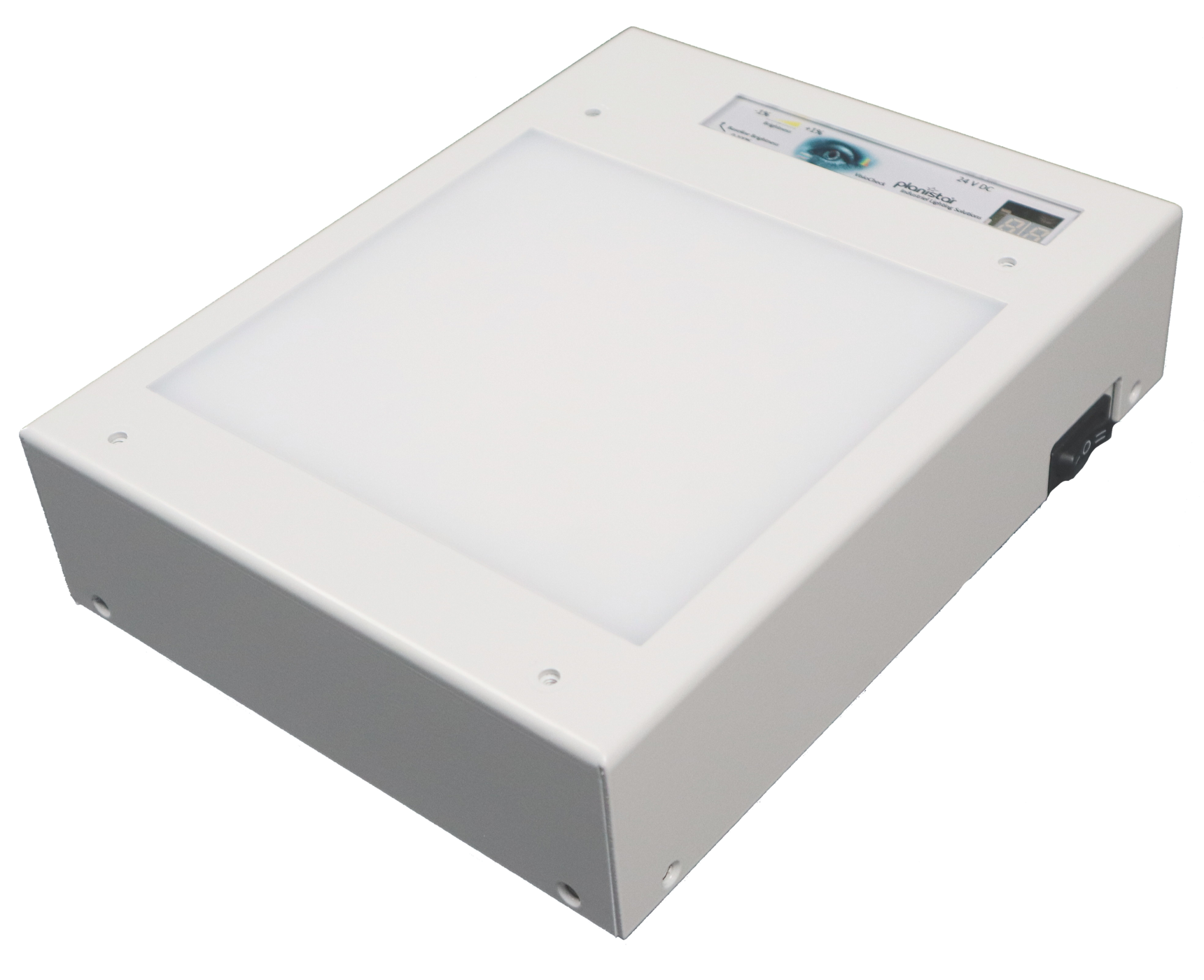

Diese besonders lichtstarke Serie erzeugt Beleuchtungsstärken von bis zu 70.000 lx und eignet sich damit auch zur Durchleuchtung sehr dichter Materialien.

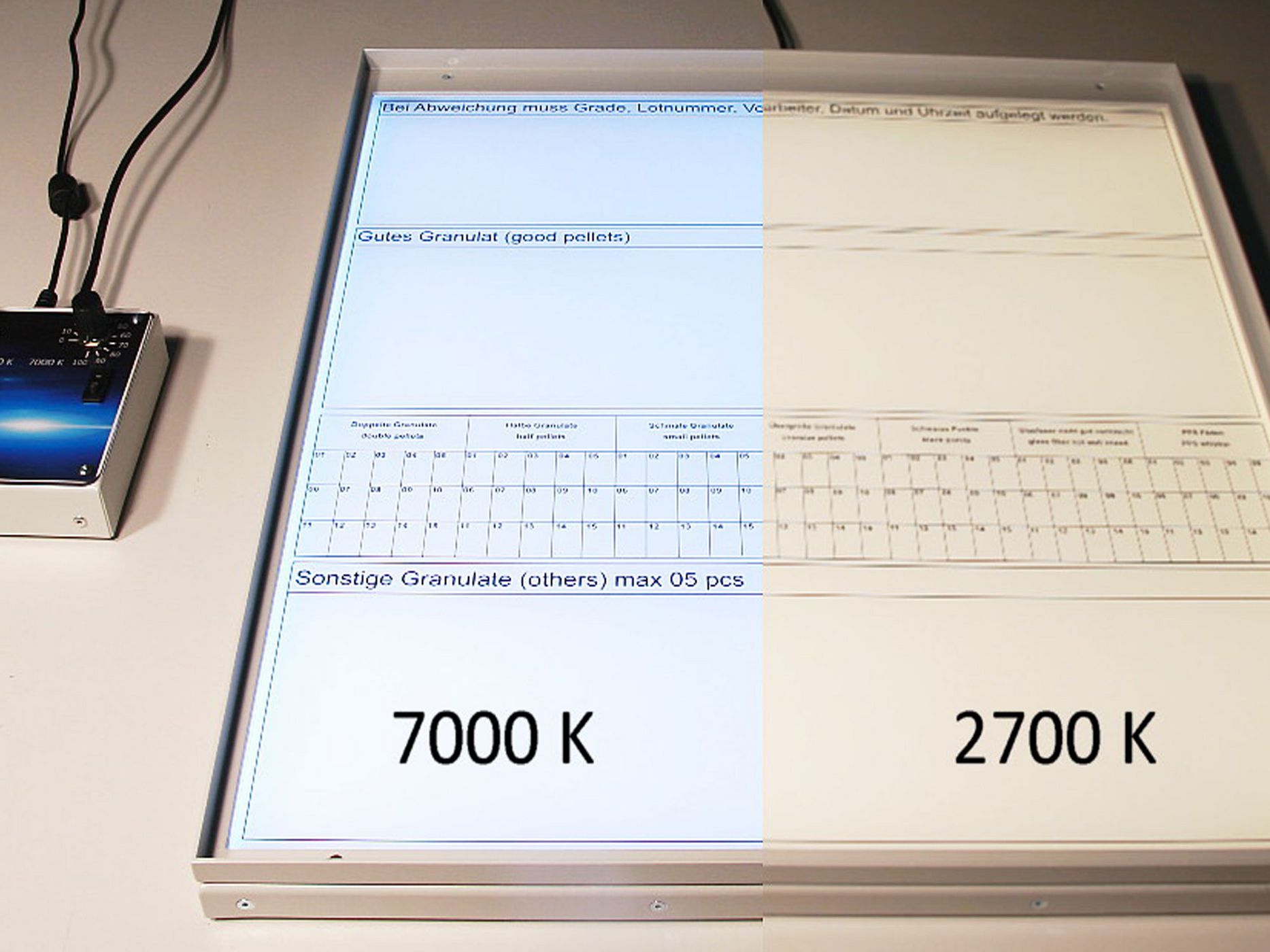

Ein weiterer Vorteil ist die Möglichkeit, zwei frei wählbare Lichtfarben in einer Leuchte zu kombinieren.
Am Gehäuse befinden sich auf der Vorder- und Rückseite M4 Gewinde, so kann die Grundleuchte jederzeit durch Zubehör-Optionen erweitert werden ( Vorlagenhalter, Glasscheiben, Master zur Teileaufnahme, Schrägsteller usw.)
(1) Die Grundhelligkeit (Einrichter-Helligkeit) wird mit einem kleinen Schlitzschraubendreher am internen 10-Gang-Potentiometer eingestellt.
(2) Über die innenliegenden Drucktaster kann die Helligkeit in 1-%-Schritten angepasst werden. Nach dem Aus- und Einschalten wird automatisch die Einrichter-Helligkeit wiederhergestellt.
(3) Werkseitig ist die Leuchte auf 90 % der maximalen Helligkeit eingestellt. Die verbleibende Reserve ermöglicht den Ausgleich des altersbedingten Helligkeitsverlusts der LEDs über etwa 50.000 Betriebsstunden.
In die Leuchte können noch Optionen wie Optokoppler-Schalteingänge oder 1-10 V Schnittstellen integriert werden.

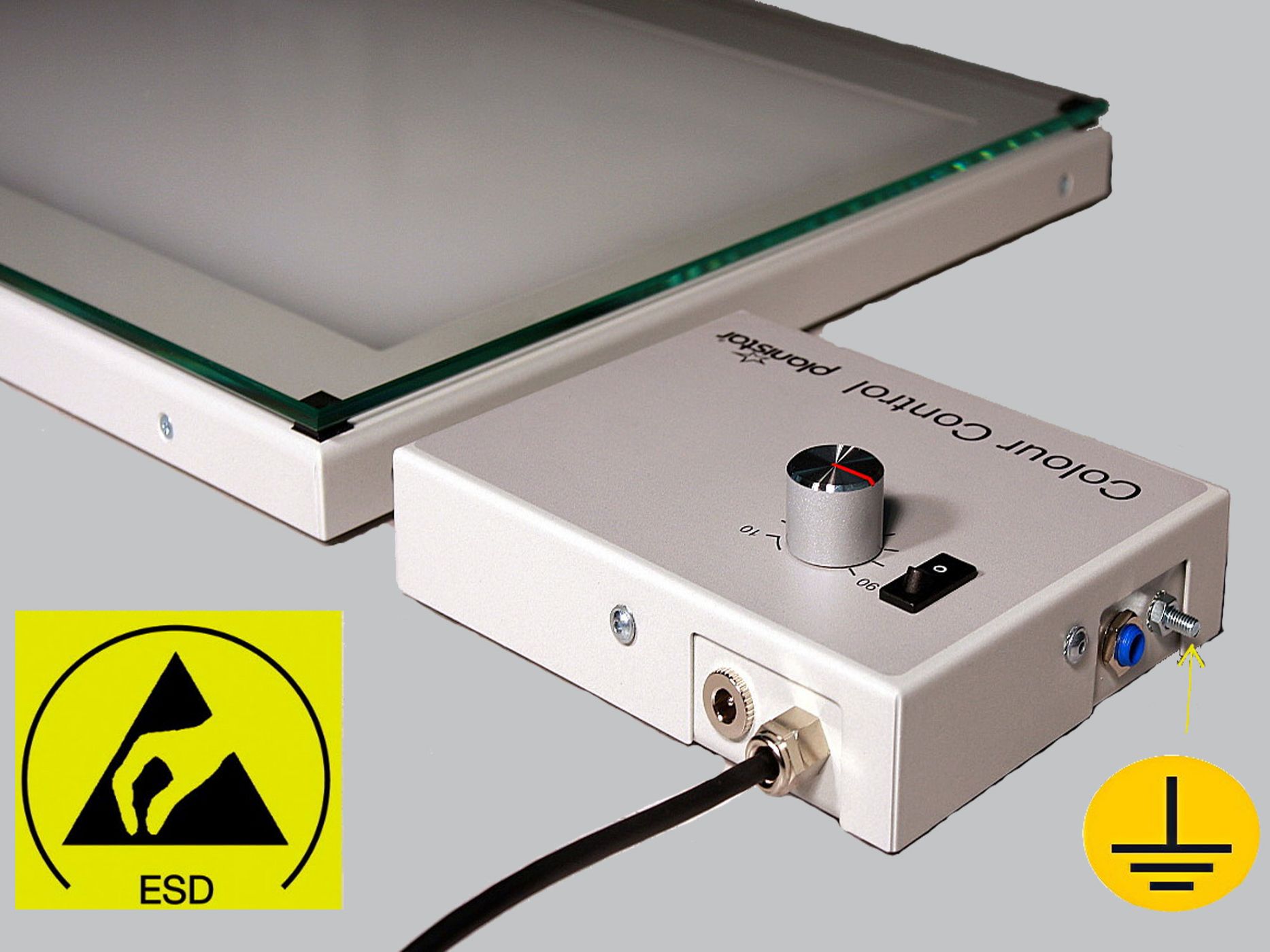

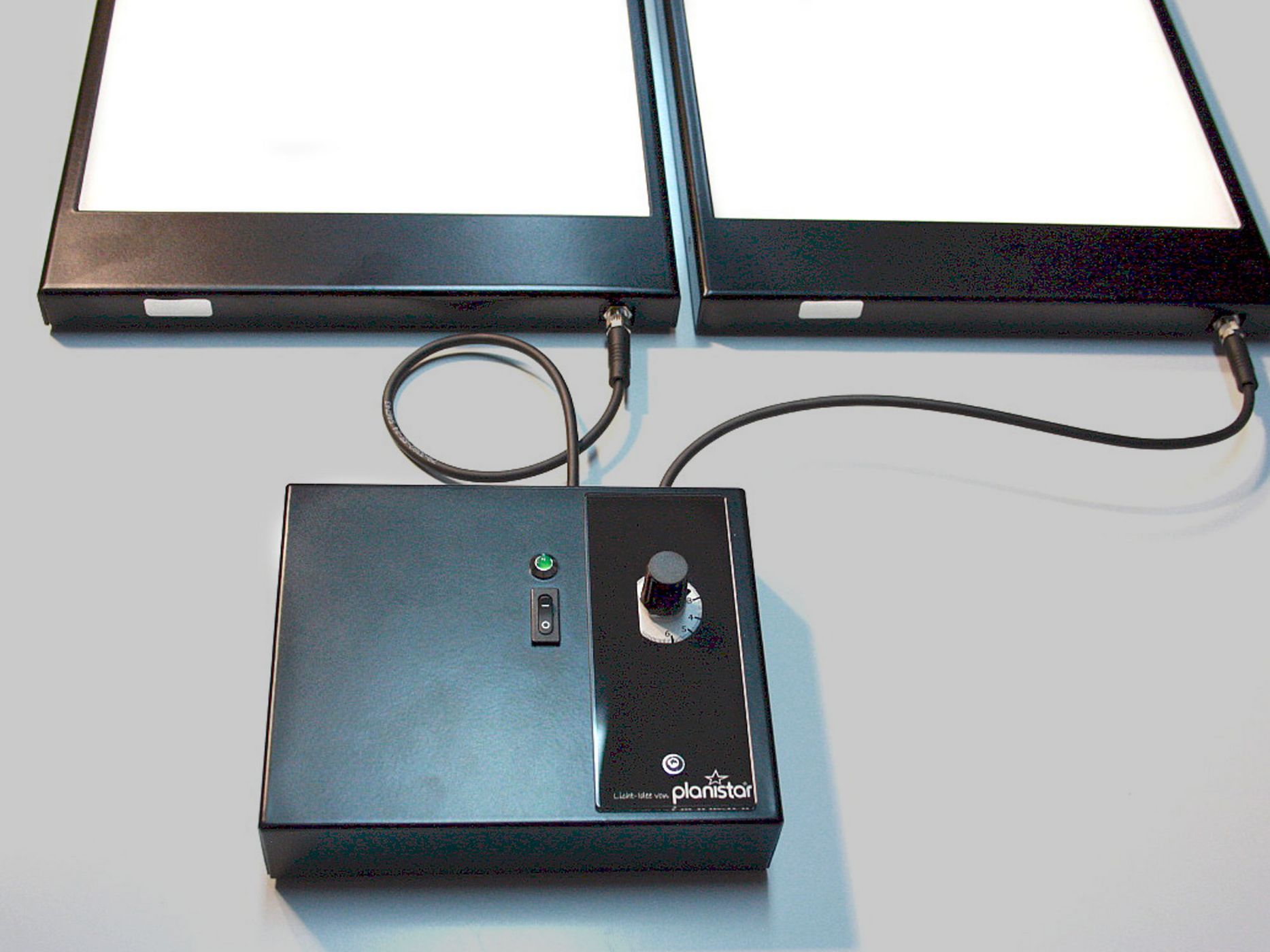

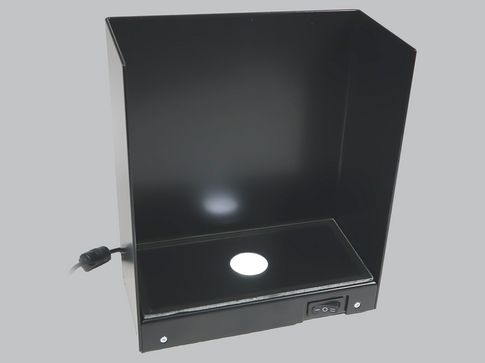

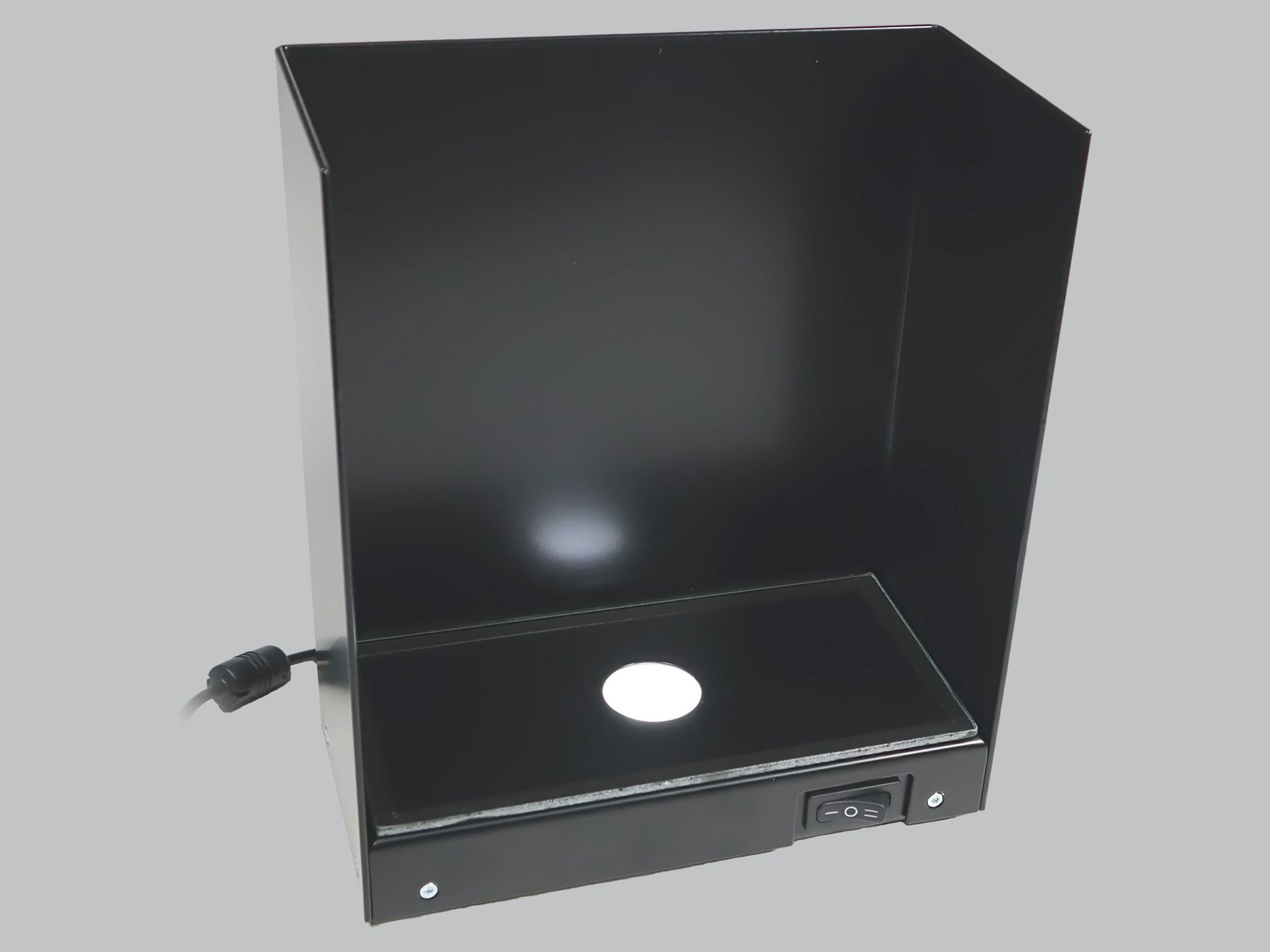

Genau hier liegt unsere Stärke. Durch dem planistar die Leuchten im eigenen Hause fertigt, können wir kundenspezifische Hintergrundbeleuchtungen in kurzen Lieferzeiten herstellen.
So müssen Sie sich nicht nach unserem Standardprogramm richten. Wir richtigen uns genau nach Ihren Anforderungen und den Gegebenheiten vor Ort.
So optimieren und verbessern SieUnsere Fertigungsabläufe sind so geplant, dass eine kundenspezifische Leuchte nahezu den gleichen Durchlauf hat wie eine Standardbeleuchtung. Der einzige Unterschied ist, dass die Sonderleuchte genau Dokumentiert wird. So sind wir auch noch nach Jahren in der Lage, Ersatz zu liefern.
Profitieren Sie von der Zusammenarbeit mit planistar.
Leuchten direkt vom Hersteller
Bei der Überarbeitung der Produktserien beziehen wir stets das Thema Nachhaltigkeit mit ein, da auch viele Kleinigkeiten in Summe ein großes Ganzes ergeben.
Dabei geht es angefangen mit der Einsparung von Ressourcen und Energie, der richtigen Auswahl unserer verwendeten Materialien bis hin zur Verpackung und Entsorgung.
Hintergrundbeleuchtungen kommen heute in zahlreichen Bereichen der produzierenden Industrie zur visuellen Kontrolle zum Einsatz. Nachfolgend finden Sie eine kleine Auswahl typischer Anwendungen unserer Kunden.

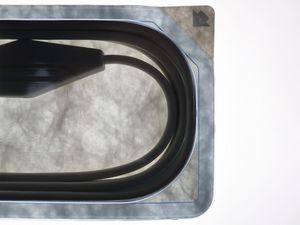

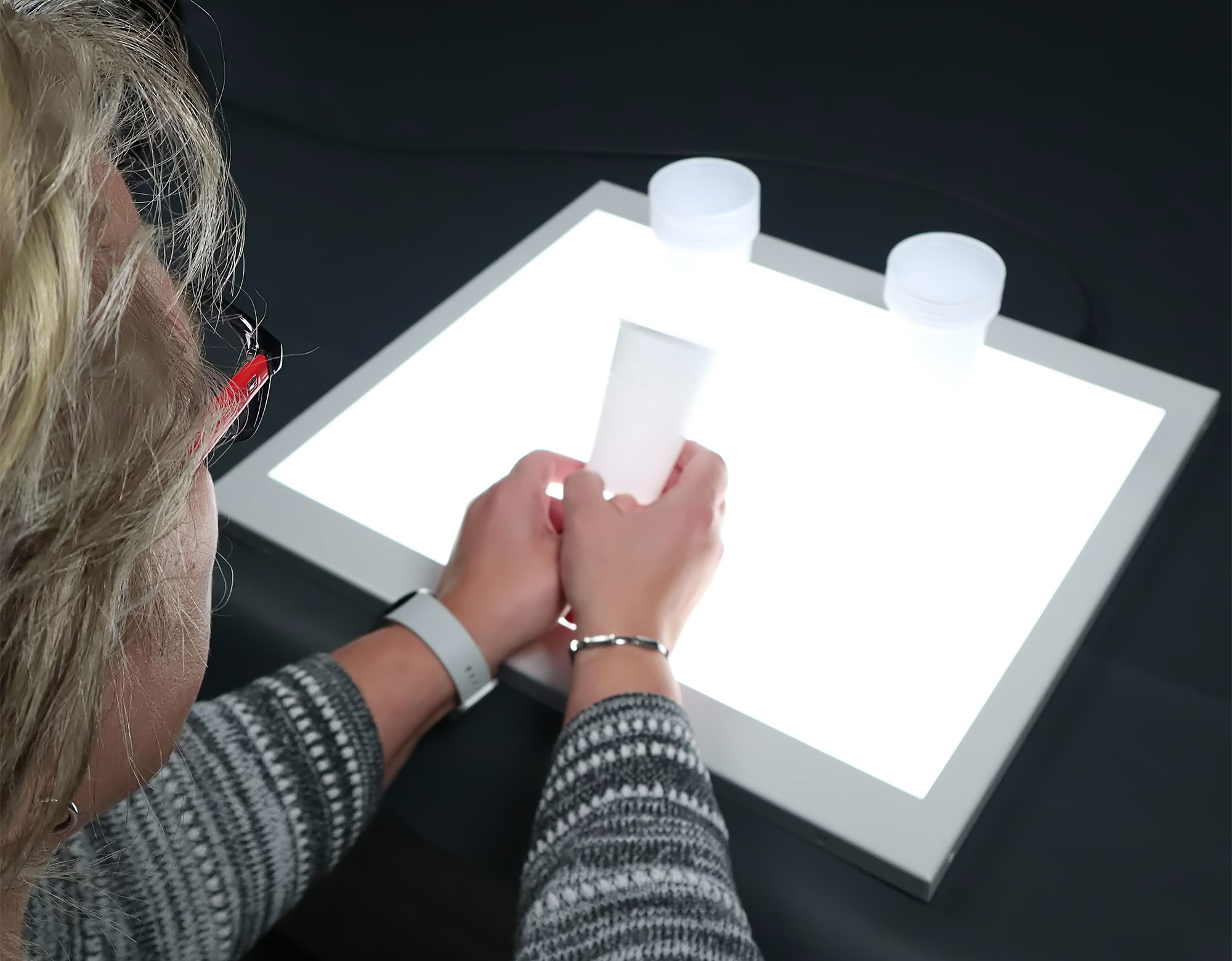

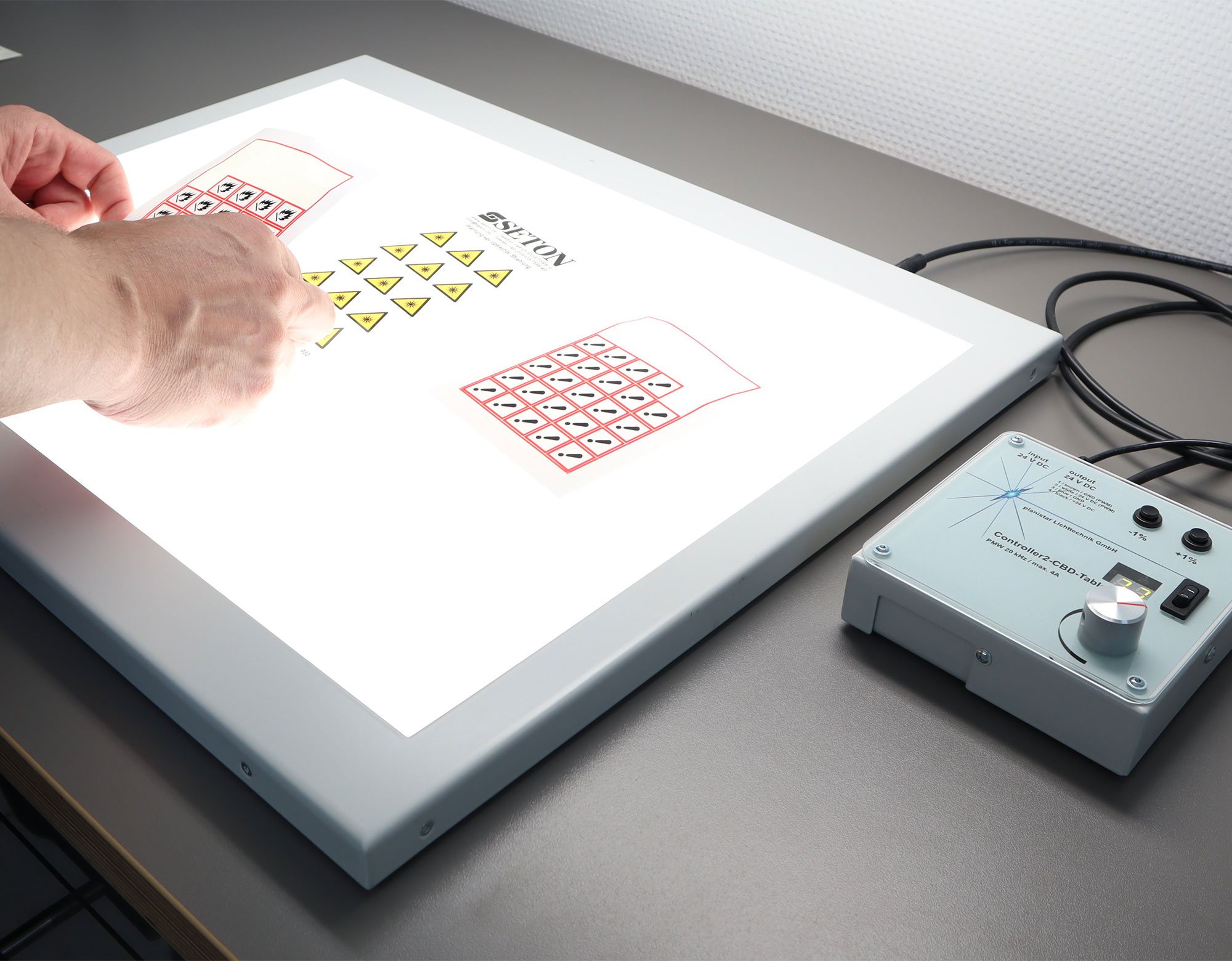

Hierbei werden lichtdurchlässige Materialien mit einer geeigneten Lichtquelle durchleuchtet. Dadurch lassen sich unter anderem folgende Merkmale und Fehler erkennen:
Helligkeit und Lichtfarbe müssen optimal auf das jeweilige Prüfobjekt abgestimmt werden. Die relevanten Merkmale dürfen weder durch eine zu hohe Helligkeit überstrahlt noch durch eine zu geringe Helligkeit unzureichend sichtbar gemacht werden.

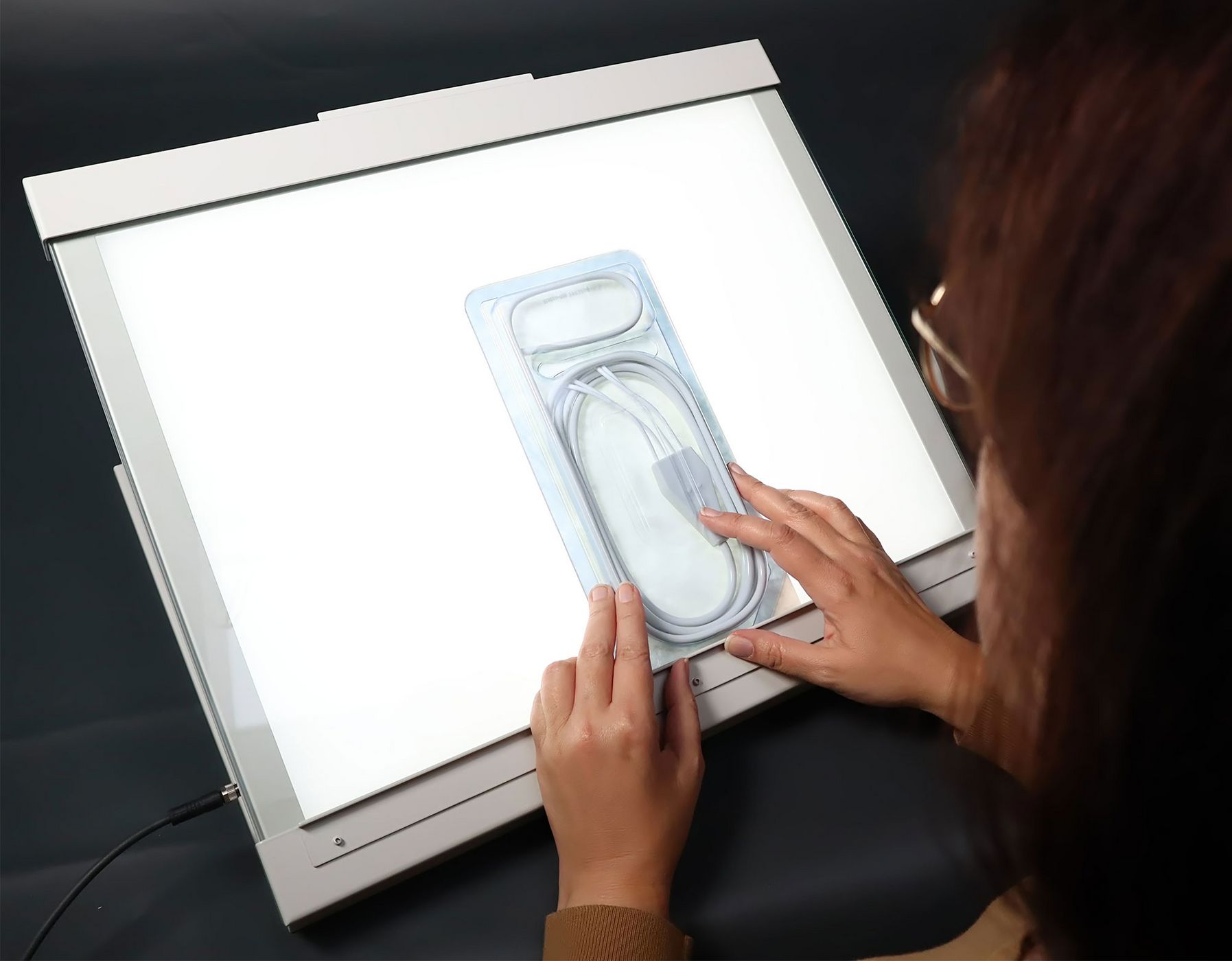

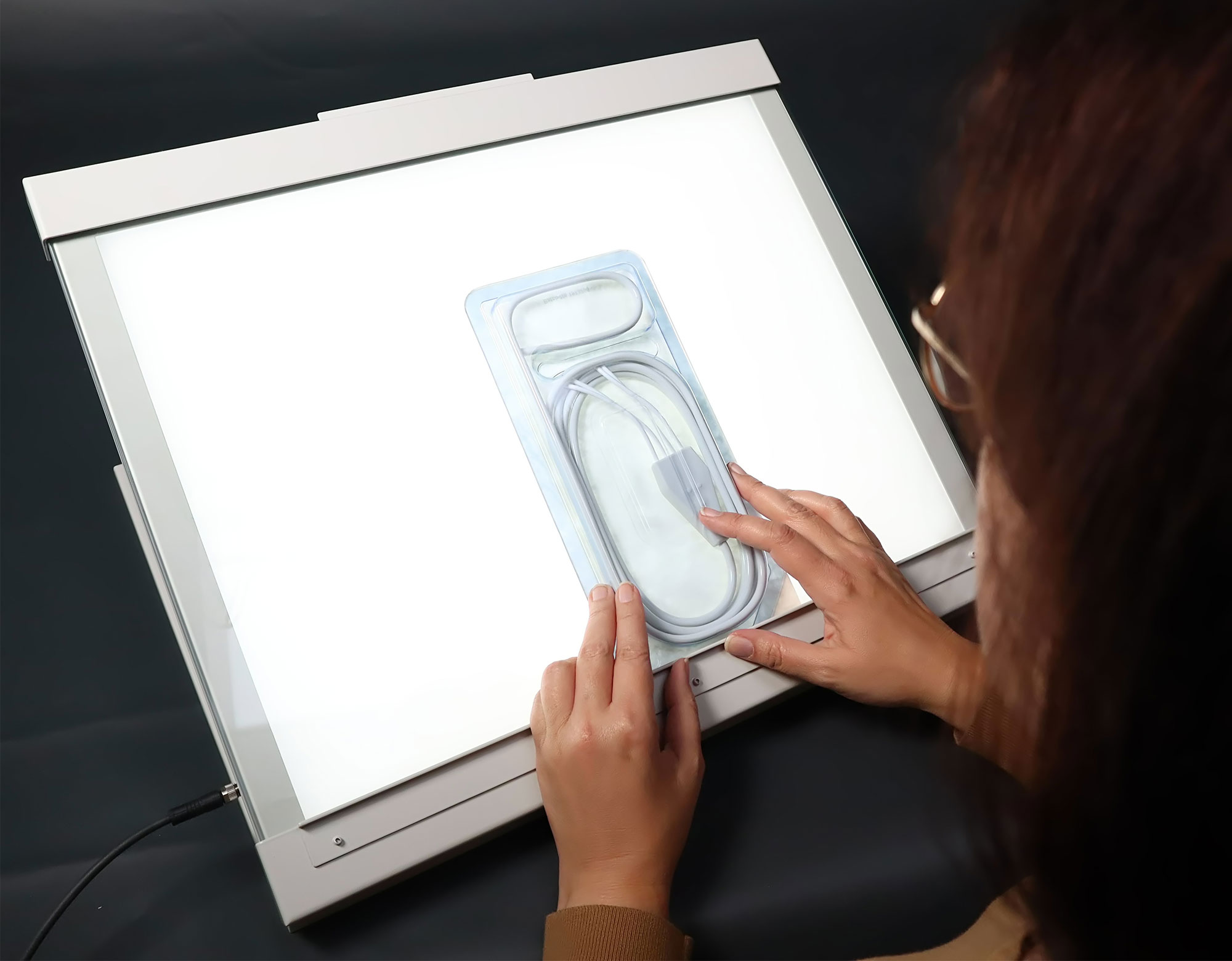

Bei lichtdurchlässigen Trays erleichtert eine gleichmäßige Hintergrundbeleuchtung die visuelle Kontrolle und ermöglicht es, Fehlbestückungen schnell und zuverlässig zu erkennen. Der erhöhte Kontrast zwischen korrekt und fehlerhaft bestückten Trays (i. O./n. i. O.) reduziert die Belastung der Augen und unterstützt die Konzentrationsfähigkeit der Mitarbeitenden.

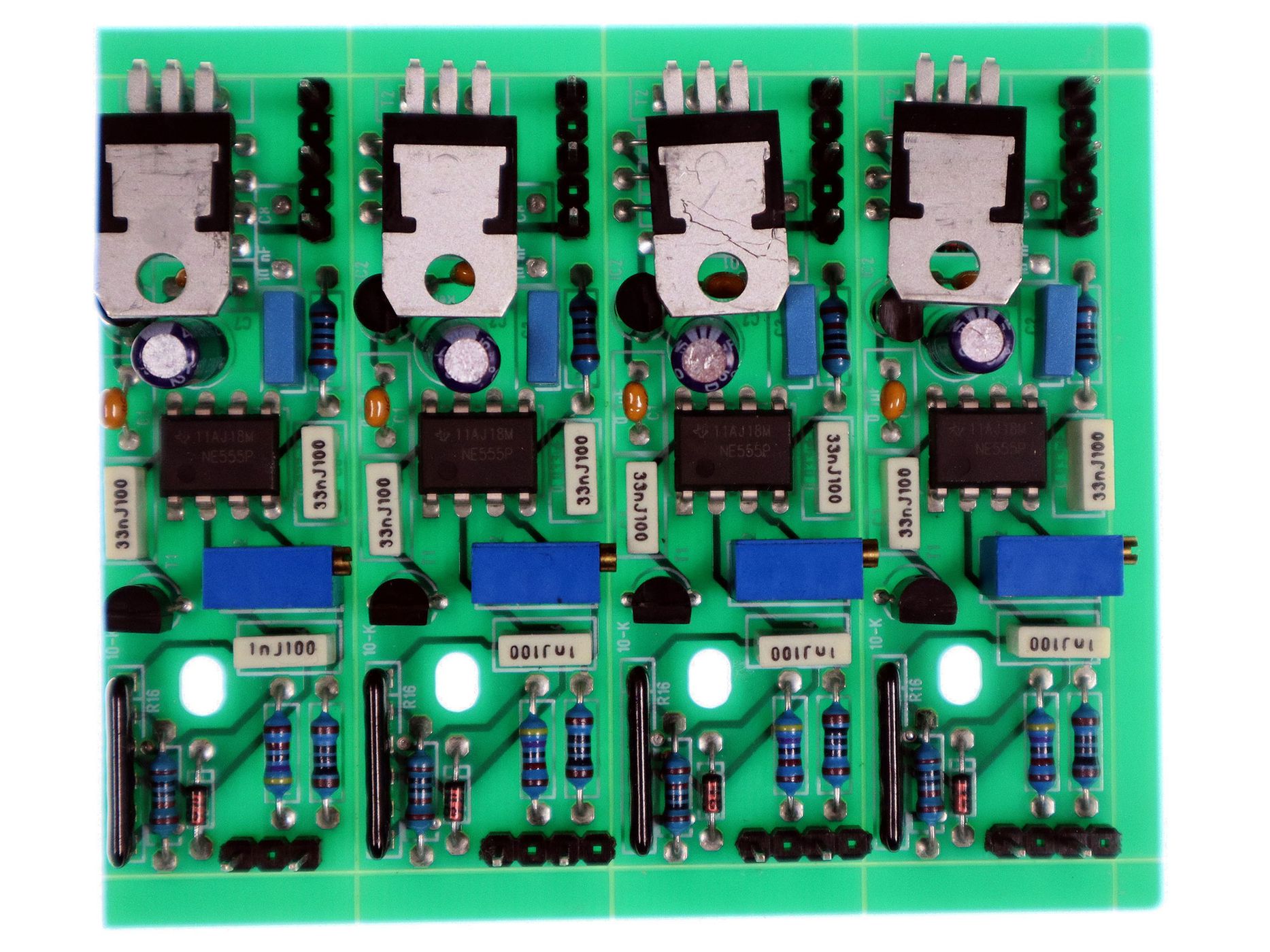

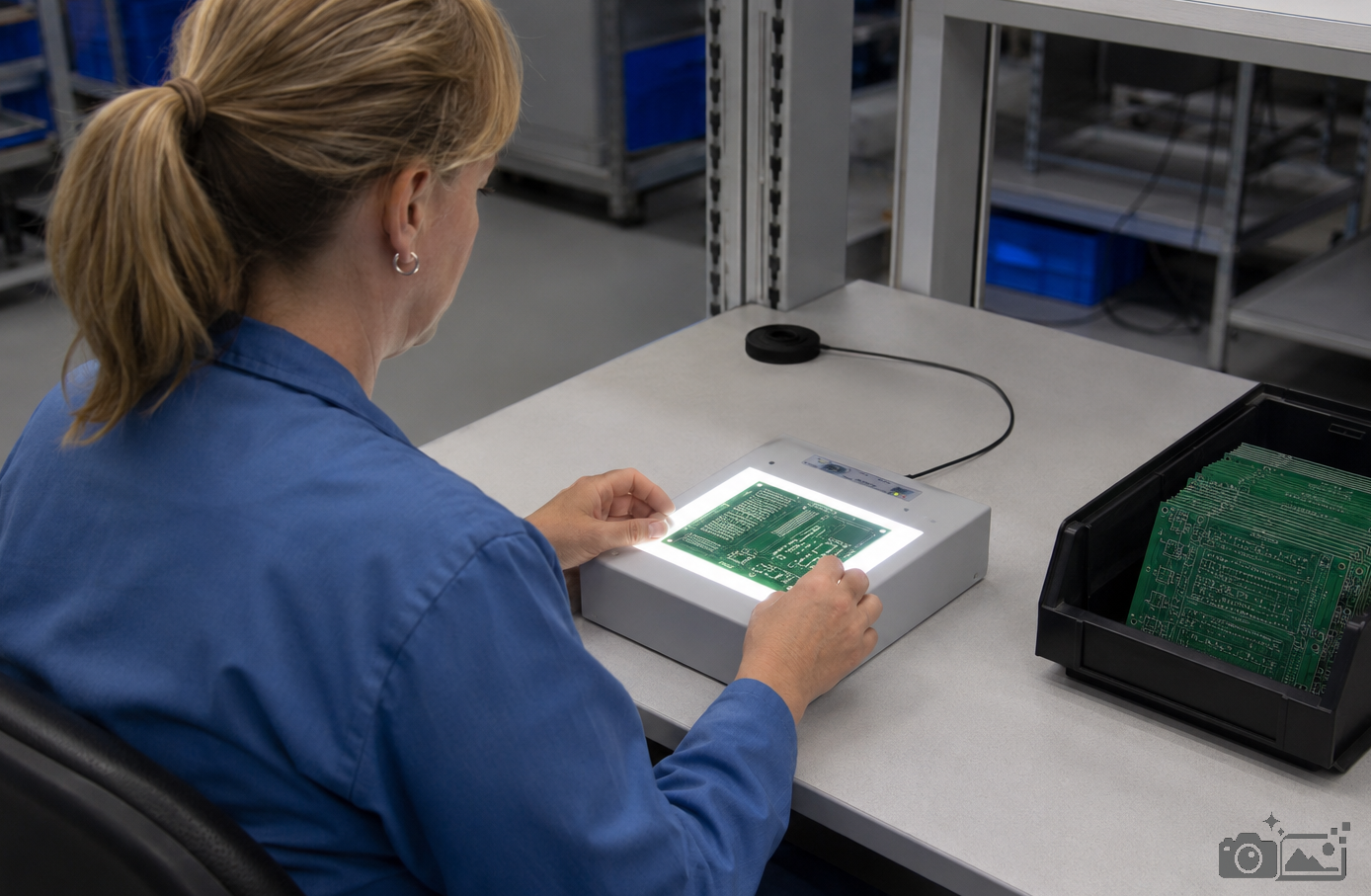

Auch bei der Bestückung von Leiterplatten und elektronischen Baugruppen sorgt die Hinterleuchtung für eine klare Darstellung der Bauteilpositionen. Fehlende, falsch positionierte oder fehlerhaft eingesetzte Bauteile lassen sich dadurch eindeutig erkennen. Die LED-Hintergrundbeleuchtung unterstützt somit eine zuverlässige Qualitätskontrolle und trägt zur Reduzierung von Fehlern im Produktionsprozess bei.

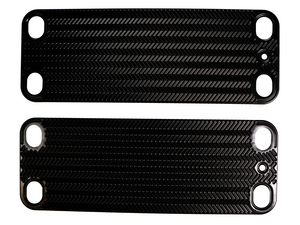

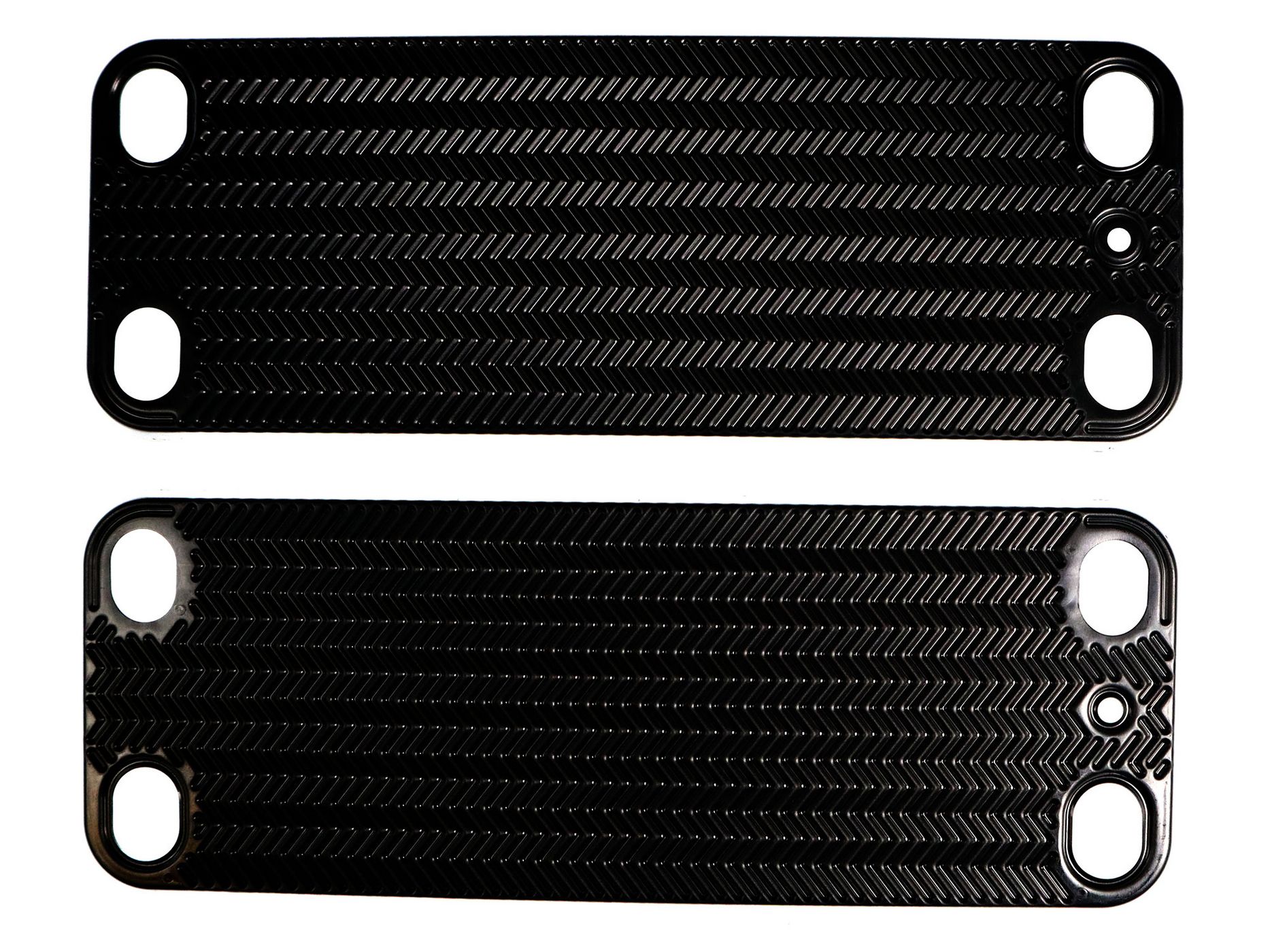

Prüfung von Kanten und Rändern
Die Prüfobjekte werden auf eine gleichmäßig ausgeleuchtete Leuchtfläche gelegt. Durch die kontrastreiche Darstellung lassen sich Kanten, Konturen und Bohrungen deutlich besser beurteilen. Dabei können unter anderem folgende Merkmale und Fehler erkannt werden:
Die Helligkeit muss optimal auf das jeweilige Prüfobjekt abgestimmt sein. Eine zu hohe Beleuchtungsstärke kann die Kanten überstrahlen, sodass relevante Fehler und Merkmale nicht mehr zuverlässig erkennbar sind.

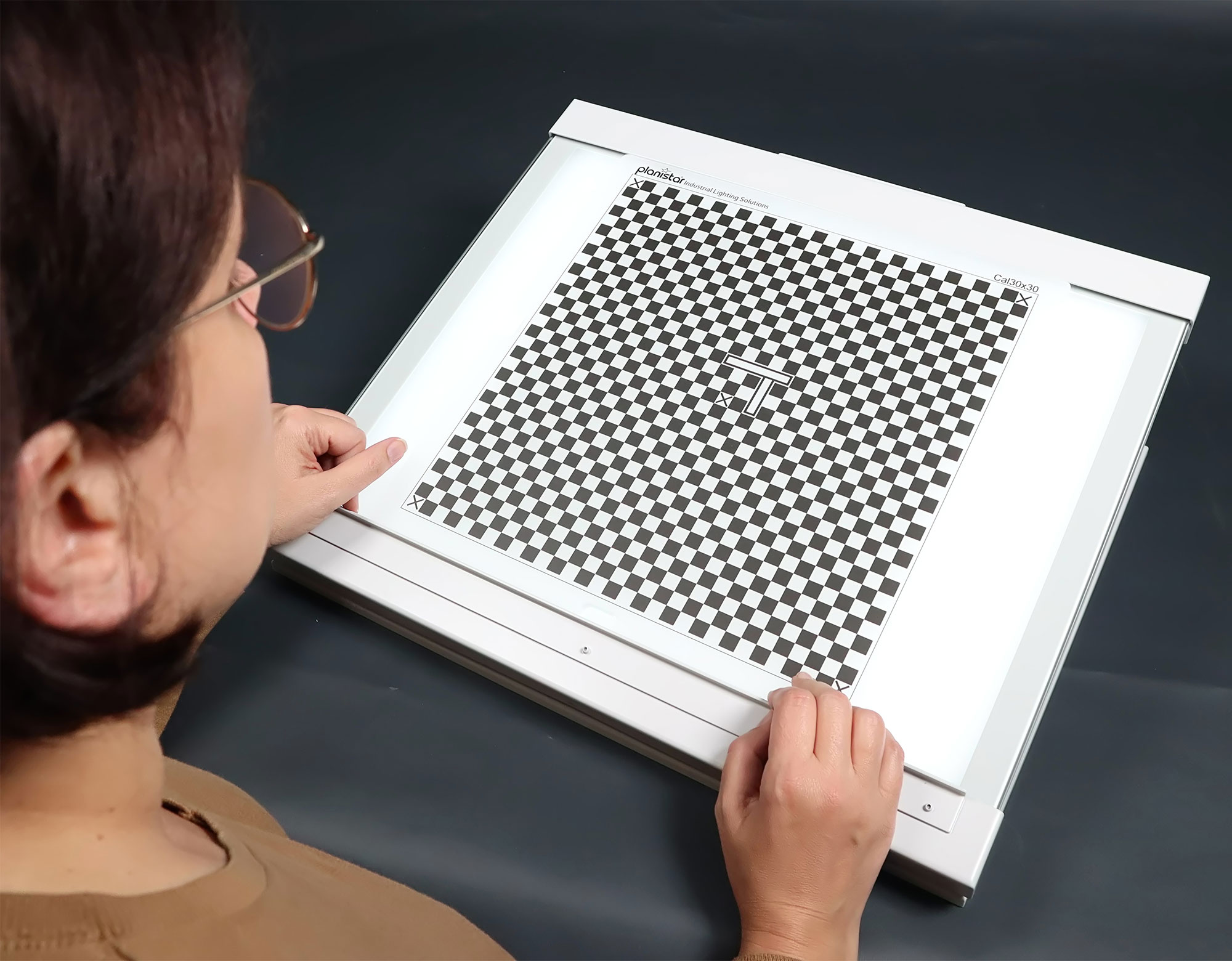

Bei der visuellen Kontrolle spiegelnder Oberflächen ist die Leuchtfläche dem Betrachter zugewandt. Durch die Kombination aus Durchlicht und Auflicht wird das Licht gezielt vom Prüfobjekt reflektiert. Dadurch entsteht ein hoher Kontrast, der unter anderem folgende Merkmale sichtbar macht:
Die Größe der Leuchtfläche muss auf das jeweilige Prüfobjekt abgestimmt sein. Ist sie zu klein, fällt insbesondere bei unregelmäßig geformten Bauteilen auch die nutzbare Reflexionsfläche und damit der Prüfbereich zu gering aus. Ebenso entscheidend ist die richtige Helligkeit. Daher empfehlen wir eine dimmbare Ausführung.

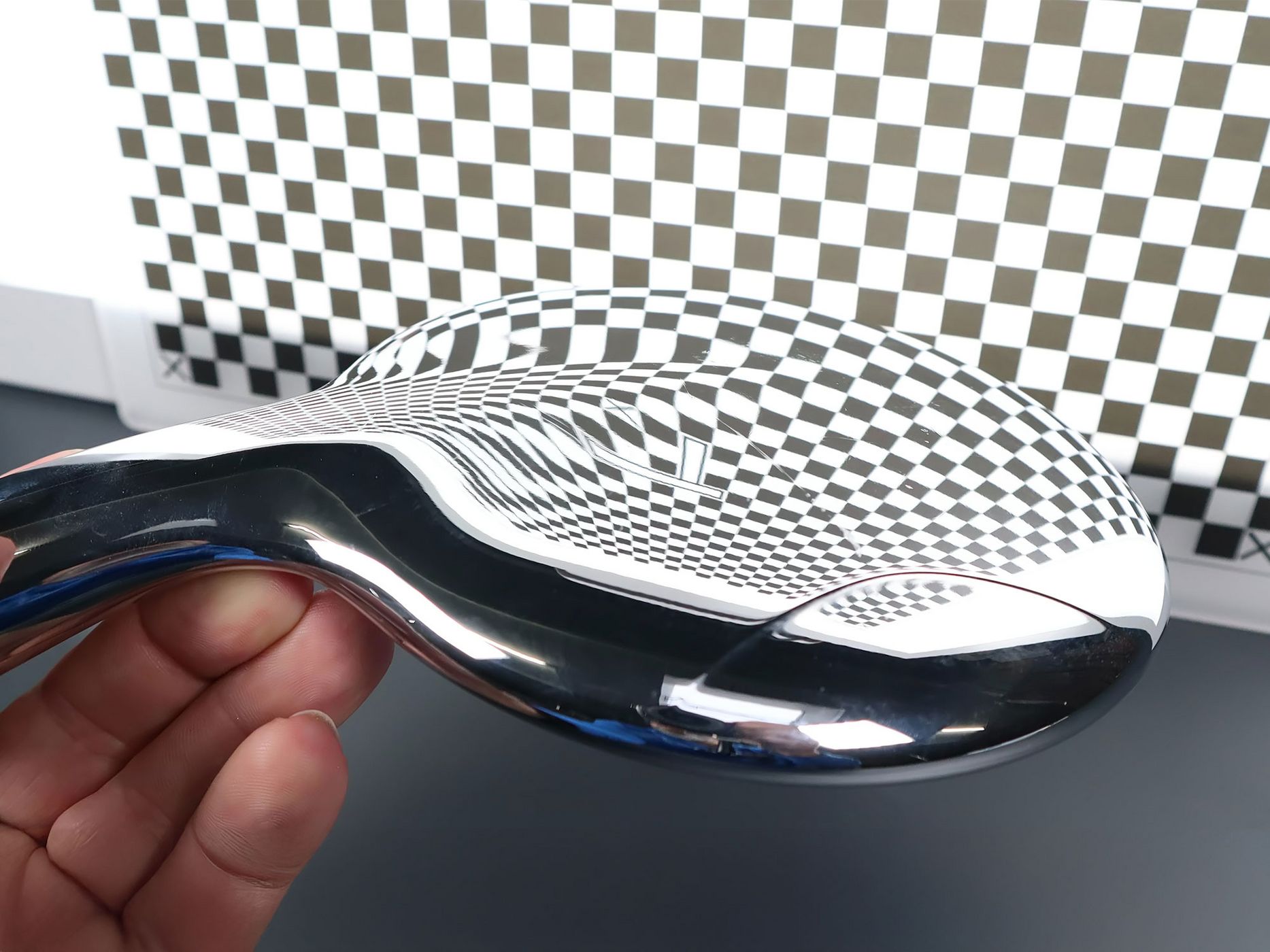

Für die Prüfung glänzender Oberflächen können zudem definierte Strukturen direkt auf die Leuchtfläche aufgebracht werden. Durch die Spiegelung dieser Muster lassen sich selbst feinste Unebenheiten und Formabweichungen erkennen. Art, Größe und Anordnung der Strukturen – beispielsweise Streifen oder Raster – können individuell an die jeweilige Prüfaufgabe angepasst werden.
Prüfleuchten für die visuelle und optische Kontrolle von Prüflingen
Für die visuelle Kontrolle von Prüflingen und die optische Prüfung in der Qualitätskontrolle sind hochwertige Prüfleuchten unverzichtbar. planistar ist Ihr erfahrener Hersteller von Prüf- und Inspektionsleuchten, der innovative Lichtlösungen für die Sichtprüfung entwickelt. Unsere LED-Leuchten für Prüflinge sorgen für gleichmäßige Ausleuchtung, verbessern die Fehlererkennung und unterstützen eine präzise visuelle Inspektion in industriellen Fertigungsprozessen.
Unsere Prüfleuchten sind ideal für die optische Kontrolle von Prüflingen, die manuelle Sichtprüfung oder die automatisierte Inspektion. Durch individuell anpassbare Beleuchtungssysteme stellen wir sicher, dass kleinste Defekte, Oberflächenfehler oder Montageabweichungen zuverlässig erkannt werden.
Neben unseren hochwertigen Produkten bieten wir auch fachkundige Beratung zur Auswahl der richtigen Prüfleuchte. Unsere Experten helfen Ihnen, die perfekte Lösung für Ihre visuelle und optische Prüfung zu finden – von Handprüfstationen über Prüfautomaten bis hin zu optischen Messsystemen.
Setzen Sie auf planistar, wenn es um Prüfleuchten, visuelle Kontrolle von Prüflingen und optimale Beleuchtungslösungen für die Qualitätsprüfung geht. Kontaktieren Sie uns noch heute für eine individuelle Beratung zur optischen Prüfung von Prüflingen.Unser Team steht Ihnen bei allen Fragen gerne zur Verfügung. Bei uns wird Ihr Anliegen zeitnah bearbeitet.
